昭和五十一年通商産業省令第四号
特定設備検査規則

第一章　総則

第一条 この規則は、高圧ガス保安法（昭和二十六年法律第二百四号。以下「法」という。）及び高圧ガス保安法施行令（平成九年政令第二十号。以下「令」という。）に基づき、特定設備に関する保安について規定する。

第二条 この規則において使用する用語は、液化石油ガス保安規則（昭和四十一年通商産業省令第五十二号）及び一般高圧ガス保安規則（昭和四十一年通商産業省令第五十三号）において使用する用語の例による。 ただし、次の各号に掲げる用語は、それぞれ当該各号に定めるところによる。

一 塔 高圧ガスの製造設備（製造に係る貯蔵のための設備を除く。次号、第五号から第八号まで及び第十二号において同じ。）のうち、第三条に規定する設備（以下「特定設備」という。）であつて、塔形状をしたもの（次号及び第五号から第八号までに規定するものを除く。）

二 反応器 高圧ガスの製造設備のうち化学反応を行わせるための特定設備

三 球形貯槽 高圧ガスの製造に係る貯蔵のための設備のうち球形状をした特定設備（第四号の二に規定するものを除く。）

四 平底円筒形貯槽 高圧ガスの製造に係る貯蔵のための設備のうち平底円筒形状をした特定設備（次号に規定するものを除く。）

四の二 岩盤貯槽 高圧ガスの製造に係る貯蔵のための設備のうち岩盤内の空間を利用するものであつて、その内面の零パスカルを超える圧力を受ける部分に岩盤を使用し、当該設備の周囲に作用する水圧により高圧ガスの漏えいを防止する機能（以下「水封機能」という。）を有する特定設備

五 熱交換器 高圧ガスの製造設備のうち二流体間で熱交換を行わせるための特定設備（次号及び第七号に規定するものを除く。）

六 蒸発器 高圧ガスの製造設備のうち液化ガスを気化させるための特定設備

七 凝縮器 高圧ガスの製造設備のうち圧縮ガスを液化させるための特定設備

八 加熱炉 高圧ガスの製造設備のうち火炎、電気等を熱源として高圧ガスを加熱させるための特定設備

九 たて置円筒形貯槽 高圧ガスの製造に係る貯蔵のための設備のうちたて置円筒形状をした特定設備（第四号の二及び第十一号に規定するものを除く。）

十 横置円筒形貯槽 高圧ガスの製造に係る貯蔵のための設備のうち横置円筒形状をした特定設備（第四号の二及び次号に規定するものを除く。）

十一 バルク貯槽 液化石油ガスの保安の確保及び取引の適正化に関する法律施行規則（平成九年通商産業省令第十一号）第一条第二項第二号に規定するバルク貯槽

十二 その他の圧力容器 高圧ガスの製造設備のうち第一号、第二号及び第五号から第八号までに規定する特定設備以外の特定設備

十三 最小引張強さ 同じ種類の材料から作られた複数の材料引張試験片の材料引張試験により得られた引張強さのうち最も小さい値であつて、材料引張試験について十分な知見を有する者が定めたもの

十四 最小降伏点 同じ種類の材料から作られた複数の材料引張試験片の材料引張試験により得られた降伏点のうち最も小さい値であつて、材料引張試験について十分な知見を有する者が定めたもの

十五 最小〇・二パーセント耐力 同じ種類の材料から作られた複数の材料引張試験片の材料引張試験により得られた〇・二パーセント耐力のうち最も小さい値であつて、材料引張試験について十分な知見を有する者が定めたもの

十六 第一種特定設備 その内面又は外面に零パスカルを超える圧力を受ける特定設備の部分（以下「耐圧部分」という。）に第十一条第一項に規定する材料を使用した特定設備

十七 第二種特定設備 その耐圧部分に第十一条第二項に規定する材料を使用した特定設備

第二章　特定設備検査

第一節　総則

第三条 法第五十六条の三第一項の経済産業省令で定める設備は、高圧ガス設備のうち次の各号に掲げる容器以外の容器及び当該容器の支持構造物（塔（一般高圧ガス保安規則第六条第一項第十七号に規定する塔をいう。）又は貯槽（貯蔵能力が三百立方メートル又は三トン以上のものに限る。）（以下「塔槽類」という。）と一体のもの（以下「特定支持構造物」という。）に限る。）とする。

一 容器保安規則（昭和四十一年通商産業省令第五十号）の適用を受ける容器

二 国際相互承認に係る容器保安規則（平成二十八年経済産業省令第八十二号）の適用を受ける容器

三 法第五十六条の七第二項の認定を受けた容器（令第十五条第一号に定めるものに限る。）

四 設計圧力（特定設備を使用することができる最高の圧力として設計された圧力をいう。以下同じ。）をメガパスカルで表した数値と内容積を立方メートルで表した数値との積が〇・〇〇四以下の容器

五 内容積が〇・〇〇一立方メートル以下であつて、設計圧力が三十メガパスカル未満の容器

六 ポンプ、圧縮機及び蓄圧機に係る容器

七 ショック・アブソーバその他の緩衝装置に係る容器

八 流量計、液面計その他の計測機器及びストレーナに係る容器

九 自動車用エアバッグガス発生器に係る容器

十 蓄電池に係る容器

第四条 法第五十六条の三第一項の経済産業省令で定める製造の工程は、設計、材料（岩盤貯槽にあつては、当該貯槽に使用する岩盤を含む。以下同じ。）の品質確認、加工、溶接及び構造の検査とする。

第五条 法第五十六条の三第一項の特定設備検査を受けようとする者は、様式第一による申請書を経済産業大臣、協会又は指定特定設備検査機関に提出しなければならない。

第六条 法第五十六条の三第一項第一号の経済産業省令で定めるものは、第五十一条に基づき経済産業大臣が認可をした特定設備とする。

第七条 法第五十六条の三第一項第二号の経済産業省令で定める用途に供する特定設備は、次の各号のいずれかとする。

一 輸出に供する特定設備その他本邦で流通しないことが明らかな特定設備

二 試験研究の用に供する特定設備であつて、特定設備検査を受けることと同等の安全性を有するものと経済産業大臣が認めたもの

第八条 法第五十六条の三第四項の経済産業省令で定める方法は、第四十六条から第五十条までに定めるところによる。

第九条 法第五十六条の三第四項の経済産業省令で定める技術上の基準は、特定設備（特定支持構造物を除く。）にあつては第十条から第四十五条まで及び第五十一条、特定支持構造物にあつては第十条（第十三条、第二十五条及び第三十一条第三項に係る部分に限る。）、第三十六条第二項、第三十七条、第四十一条及び第四十二条第五項に定めるところによる。

第九条の二 高圧ガス保安法関係手数料令（平成九年政令第二十一号）別表第三第九の項の経済産業省令で定める特定設備は、岩盤貯槽とする。

第二節　設計

第一款　総則

第十条 特定設備は、次条から第三十五条まで及び第五十一条の規定に適合するように設計しなければならない。

第二款　材料

第十一条 特定設備の耐圧部分には、当該設備の設計圧力、設計温度（当該設備を使用することができる最高又は最低の温度として設定された温度をいう。）、製造をする高圧ガスの種類等に応じ、当該設備の材料に及ぼす化学的影響及び物理的影響に対し、安全な化学的成分及び機械的性質を有する材料を使用しなければならない。

第三款　加工

第十二条 特定設備の耐圧部分は、当該設備の設計圧力又は設計温度（第一種特定設備にあつては前条第一項に規定する設計温度をいい、第二種特定設備にあつては同条第二項に規定する設計温度をいう。以下同じ。）において発生する最大の応力に対し安全な強度を有しなければならない。

第十三条 塔槽類及び特定支持構造物（以下「耐震設計設備」という。）は、経済産業大臣が定める適切な耐震に関する性能を有することとしなければならない。

第十四条 第一種特定設備にあつては、次の各号に掲げる材料を圧延製品又は鍛造製品の材料として使用する場合における当該材料の許容引張応力（設計温度がクリープ領域に達しない場合に限る。以下この項、第三項及び第四項において同じ。）の値は、当該各号に定める値以下としなければならない。

一 鉄鋼材料（次号に掲げるものを除く。） 次の値のうち最も小さい値

　イ 常温における最小引張強さの四分の一

　ロ 設計温度における最小引張強さの四分の一

　ハ 常温における最小降伏点又は最小〇・二パーセント耐力の一・五分の一

　ニ 設計温度における最小降伏点又は最小〇・二パーセント耐力の一・五分の一（オーステナイト系ステンレス鋼鋼材であつて、使用箇所によつてやや変形が許される場合には、設計温度における最小〇・二パーセント耐力の百分の九十）

二 日本産業規格Ｇ３１１５（１９９０）圧力容器用鋼板若しくは日本産業規格Ｇ３１２６（１９９０）低温圧力容器用炭素鋼鋼板に定める鉄鋼材料又はこれらと同等以上の化学的成分及び機械的性質を有する鉄鋼材料 次の値のうち最も小さい値又は前号の値

　イ 常温における最小降伏点又は最小〇・二パーセント耐力の〇・五（一・六―γ）倍の値

　ロ 設計温度における最小降伏点又は最小〇・二パーセント耐力の〇・五（一・六―γ）倍の値

三 非鉄金属材料 次の値のうち最も小さい値

　イ 常温における最小引張強さの四分の一

　ロ 設計温度における最小引張強さの四分の一

　ハ 常温における最小降伏点又は最小〇・二パーセント耐力の一・五分の一

　ニ 設計温度における最小降伏点又は最小〇・二パーセント耐力の一・五分の一

一 鋳鋼品 第一項第一号又は第二号により求めた値に〇・八を乗じて得た値（次のイ又はロに掲げる場合にあつては、それぞれイ又はロに定める値を乗じて得た値）

　イ 非破壊試験により鋳鋼品の表面及び内部に欠陥がないことを確かめた場合 〇・八以上一・〇以下

　ロ 日本産業規格Ｇ５１０１（１９９１）炭素鋼鋳鋼品及び日本産業規格Ｇ５１０２（１９９１）溶接構造用鋳鋼品においてその化学的成分のうち、炭素、珪素、マンガン、燐又は硫黄の含有量が著しく多い場合 〇・六七

二 非鉄金属鋳造品 第一項第三号の値に〇・八を乗じて得た値

一 設計温度において千時間当たり〇・〇一パーセントのクリープ歪みを生じる応力の平均値（同じ種類の材料から作られた複数のクリープ試験片のクリープ試験により得られた応力の平均の値であつて、クリープ試験について十分な知見を有する者が定めたものをいう。）

二 設計温度において十万時間でクリープ破断を生じる応力の平均値（同じ種類の材料から作られた複数のクリープ試験片のクリープ試験により得られた応力の平均の値であつて、クリープ試験について十分な知見を有する者が定めたものをいう。）の一・五分の一

三 設計温度において十万時間でクリープ破断を生じる応力の最小値（同じ種類の材料から作られた複数のクリープ試験片のクリープ試験により得られた応力のうち最も小さい値であつて、クリープ試験について十分な知見を有する者が定めたものをいう。）の一・二五分の一

第十五条 材料の設計温度における許容曲げ応力の値は、設計温度における許容引張応力の値の一・五倍の値以下としなければならない。

第十六条 材料の設計温度における許容せん断応力の値は、設計温度における許容引張応力の値の百分の八十の値以下としなければならない。

第十七条 材料の設計温度における許容圧縮応力の値は、設計温度における許容引張応力又は次のイ若しくはロに掲げる種類に応じ当該イ若しくはロに定める算式により得られる許容座屈応力のうちいずれか小さい値以下としなければならない。

第十七条の二 岩盤貯槽（水封機能により気密性を有する部分に限る。）の材料の設計温度における許容引張応力、許容曲げ応力、許容せん断応力及び許容圧縮応力の値は、第十四条から前条までの規定にかかわらず、応力の種類に応じ、適切な値としなければならない。

第十七条の三 第十四条から第十七条の規定にかかわらず、解析を用いた設計を行う場合の材料の許容応力等の値は、解析の種類に応じ、適切な値としなければならない。

第十八条 材料の縦弾性係数及び線膨張係数は、材料の種類及び設計温度に応じ、適切な値としなければならない。

第十九条 第一種特定設備にあつては、溶接継手の効率は、次の表の上欄に掲げる溶接継手の種類（同表の第一号及び第二号に掲げる種類の溶接継手にあつては、溶接継手の種類及び同表の中欄に掲げる溶接部（溶接金属部分及び溶接による熱影響により材質に変化を受ける母材の部分をいう。以下同じ。）の全長に対する放射線透過試験を行つた溶接部の部分の割合）に応じ、同表の下欄に掲げる値に長手継手にあつては一、周継手にあつては二を乗じて得た値（その値が一を超える場合にあつては、一）以下としなければならない。

第二十条 特定設備の耐圧部分は、安全上問題となるような応力が集中する形状であつてはならない。

第二十一条 溶接以外の方法により取り付けられる耐圧部分は、脱落しないように強固でなければならない。

第二十二条 管、管台等を溶接以外の方法により胴板又は鏡板に取り付ける場合及び毒性ガスの特定設備において拡管によつて管を管板に取り付ける場合は、漏れ止め溶接を行うようにしなければならない。

第二十三条 多層巻圧力容器は、次に定めるところによらなければならない。

一 層成胴に穴をあけないこと。

二 隣接する層成材の長手継手の溶接部を接近させないこと。

第四款　溶接

第二十四条 特定設備の溶接部は、母材の最小引張強さ（母材が異なる場合は、最も小さい値）以上の強度を有するものでなければならない。 ただし、アルミニウム及びアルミニウム合金、銅及び銅合金、チタン及びチタン合金又は九パーセントニッケル鋼を母材とする場合であつて、許容引張応力の値以下で使用するときは、第一種特定設備にあつては当該許容引張応力の値の四倍の値以上、第二種特定設備にあつては当該許容引張応力の値の三・五倍の値以上の強度を有せば足りる。

第二十五条 特定設備の耐圧部分の溶接施工方法は、溶接の方法、母材の種類、溶接棒の種類、予熱の温度、応力除去の方法、シールドガスの種類等に応じ、溶接施工方法確認試験によりあらかじめ確認されたものでなければならない。

第二十六条 特定設備の耐圧部分の溶接の種類は、設計温度、製造をする高圧ガスの種類、継手の位置等に応じ、十分な強度等が得られるように適切なものでなければならない。

第二十七条 特定設備の溶接部は、板の厚さ、溶接の種類、継手の位置等に応じ、十分な強度等が得られるように適切な形状及び寸法を有さなければならない。

第二十八条 毒性ガスの特定設備、気体により耐圧試験を行う特定設備、低温で使用する特定設備その他安全上重要な特定設備の耐圧部分の溶接は、完全溶け込み溶接としなければならない。 ただし、第二種特定設備であつて、気体により耐圧試験を行うもの又は材料の種類、設計温度等に応じ完全溶け込み溶接が必要ないと認められるものの耐圧部分の溶接は、この限りでない。

第二十九条 特定設備の溶接部は、応力除去のため、適切な方法により溶接後の熱処理を行うようにしなければならない。 ただし、応力除去を行う必要がないと認められるときは、この限りでない。

第三十条 特定設備の突合せ溶接による溶接部は、同一の溶接の条件ごとに適切な機械試験を行うようにしなければならない。 ただし、試験片の作成が困難な特定設備の溶接部にあつては、当該特定設備の溶接に引き続き同一の条件で別個に溶接した特定設備の溶接部について引張試験を行うようにすることができる。

第三十一条 特定設備の突合せ溶接による溶接部は、その内部に使用上有害な欠陥がないことを確認するため、その全長について放射線透過試験その他の内部の欠陥の有無を検査する非破壊試験を行うようにしなければならない。 ただし、非破壊試験を行うことが困難である、又は非破壊試験を行う必要がないと認められるときは、この限りでない。

第五款　構造

第三十二条 特定設備の構造は、その設計に対し適切な形状及び寸法でなければならない。

第三十二条の二 特定設備の耐圧部分は、気密な構造でなければならない。

第三十三条 特定設備には、検査、修理、清掃等の用に供する穴を設けなければならない。 ただし、構造、寸法、製造をする高圧ガスの種類等に応じ、穴を設ける必要がないと認められるときは、この限りでない。

第三十四条 第一種特定設備（平底円筒形貯槽及び岩盤貯槽（水封機能により気密性を有する部分に限る。）を除く。）は、耐圧部分が十分な強度を有し、かつ、漏れがないことを確認するため、設計圧力の一・五倍以上の圧力で水その他の安全な液体を使用して耐圧試験を行うようにしなければならない。 ただし、その構造により液体を使用することが困難であると認められるときは、液体以外の方法で行うようにすることができる。

一 側板最下部の設計液頭圧に相当する水位の一・五倍以上の高さ（設計液面を超える場合は、設計液面）まで水を満たして行う水張試験

二 貯槽の貯蔵能力に相当する最高設計重量（内容物の比重が一・〇を超える場合は、一・〇として計算した重量）以上の重量の水を満たした上、気相部に空気、窒素等を用いて設計圧力の一・五倍以上の圧力を加えて行う耐圧試験

第三十五条 第一種特定設備（前条第二項の耐圧試験を行つたものを除く。）は、当該特定設備の気密性を確認するため、設計圧力以上の圧力による気密試験を行うようにしなければならない。 ただし、その構造により気密試験を行うことができない部分については、真空漏えい試験その他の気密性を検査する試験に代えることができる。

第三節　材料

第三十六条 特定設備の材料は、第十一条の規定によるほか、次項から第四項までの規定によらなければならない。

第四節　加工

第三十七条 材料の切断、成形その他の加工（溶接を除く。以下この条において同じ。）は、第十二条及び第二十条から第二十三条までの規定によるほか、次項の規定によらなければならない。

一 材料の表面に使用上有害な傷、打こん、腐食等の欠陥がないこと。

二 材料の機械的性質を損なわないこと。

三 公差が適切であること。

四 使用上有害な歪みがないこと。

第五節　溶接

第三十八条 特定設備の溶接部は、第二十四条から第三十一条までの規定によるほか、次条から第四十二条までの規定によらなければならない。

第三十九条 特定設備の溶接部であつて非破壊試験を行うものの表面は、滑らかであり、母材の表面より低くなく、かつ、母材の表面と段がつかないように仕上げなければならない。 この場合において、放射線透過試験を行うときは、突合せ溶接による溶接部の余盛りの高さは、当該試験を行うために支障のないように仕上げなければならない。

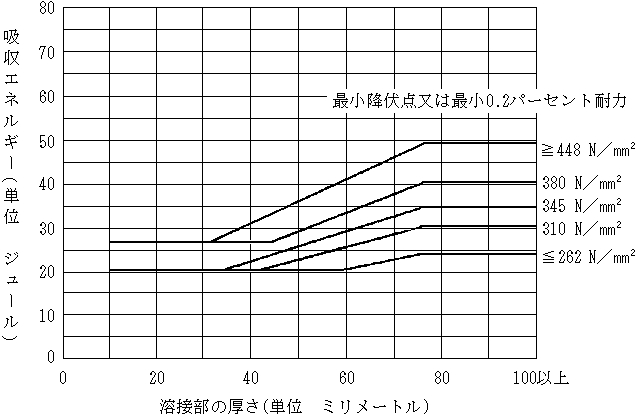

第四十条 継手引張試験を行つた場合において、試験片の引張強さが常温における最小引張強さ以上であるとき（アルミニウム及びアルミニウム合金、銅及び銅合金、チタン及びチタン合金又は九パーセントニッケル鋼を母材とする溶接部であつて許容引張応力の値以下の値を許容引張応力として使用するものの試験片にあつては、第一種特定設備にあつては当該許容引張応力の値の四倍の値、第二種特定設備にあつては当該許容引張応力の値の三・五倍の値に対応する常温の引張強さを有するとき）は、これを合格とする。

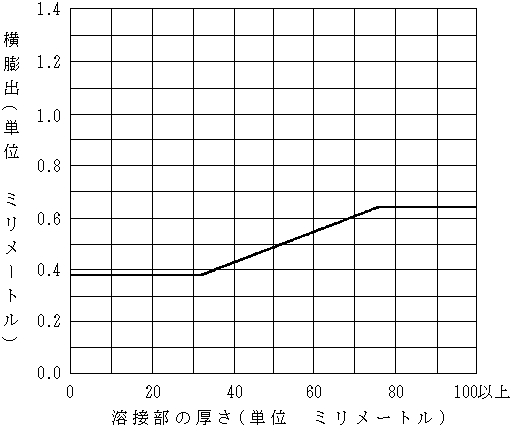

一 炭素鋼、低合金鋼及び九パーセントニッケル鋼 次の図における溶接部の厚さに対応する横膨出の値

二 高合金鋼 次のイ又はロに定める値
　イ 最低設計金属温度が零下百九十六度以上のものにあつては、〇・三八ミリメートル
　ロ 最低設計金属温度が零下百九十六度未満のものにあつては、〇・五三ミリメートル

第四十一条 非破壊試験を行つた場合において、溶接部の溶け込みが十分であり、かつ、溶接部の表面又は内部に割れ又はアンダーカット、オーバーラップ、クレータ、スラグ巻込み、ブローホール等であつて有害なものがないときは、これを合格とする。

第四十二条 第三十条の機械試験の結果が次の各号のいずれかに該当する場合には、当初の試験に用いられた試験片を採取した試験板と同時に作成した試験板から採取した試験片（以下この条において「再試験片」という。）を使用して再度当該各号の試験を行うことができるものとし、再試験片がこれに合格したときは、当該再試験片を採取した試験板に係る溶接部は、当該各号の試験に合格したものとみなす。 この場合において、再試験片の数は当初の試験に使用する試験片の数の二倍（第四号に掲げる場合にあつては、当初の試験に使用する試験片の数と同数）とし、試験片の数以外の試験の方法は、当初の試験と同じとする。

一 第四十条第一項の継手引張試験に不合格となり、かつ、試験片が溶接部で切れたときの引張強さが常温における最小引張強さの九十パーセント以上であるとき。

二 第四十条第三項の曲げ試験に不合格となり、かつ、その不合格の原因が溶接部の欠陥以外にあることが明らかであるとき。

三 第四十条第四項の衝撃試験に不合格となり、かつ、三個の試験片の吸収エネルギーの平均値及び二個以上の試験片の吸収エネルギーの最小値がそれぞれ同項の最小吸収エネルギー値以上であるとき。

四 第四十条第六項の衝撃試験（最低設計金属温度が零下百九十六度未満の高合金鋼を母材とする場合を除く。）に不合格となり、かつ、三個の試験片の横膨出の平均値及び二個の試験片の横膨出の値がそれぞれ同項各号に掲げる母材の種類に応じ、当該各号に定める値（以下この項において「最小横膨出」という。）以上で、かつ、一個の試験片の横膨出の値が最小横膨出の三分の二の値以上であるとき。

一 三個の試験片の吸収エネルギーの平均値及び二個の試験片の吸収エネルギーの値がそれぞれ第四十条第五項の最小吸収エネルギーの三分の二の値以上同項の最小吸収エネルギーの値未満であり、かつ、一個の試験片の吸収エネルギーの値が同項の最小吸収エネルギーの三分の二の値以上であるとき。

二 三個の試験片の吸収エネルギーの平均値及び二個の試験片の吸収エネルギーの値がそれぞれ第四十条第五項の最小吸収エネルギーの値以上で、かつ、一個の試験片の吸収エネルギーの値が同項の最小吸収エネルギーの三分の二の値未満であるとき。

第六節　構造

第四十三条 特定設備の構造は、第三十二条から第三十五条までの規定によるほか、次条及び第四十五条の規定によらなければならない。

第四十四条 耐圧試験又は水張試験を行つた場合において、特定設備に局部的な膨らみ又は伸び、漏れ等の異状が生じないときは、これを合格とする。

第四十五条 気密試験を行つた場合において、特定設備に漏れ等の異状が生じないときは、これを合格とする。

第七節　検査の方法

第四十六条 設計の検査は、特定設備の設計が第十条の規定に適合していることを設計書及び構造図に記載された事項を確認することにより行わなければならない。

第四十七条 材料の検査を行おうとするときは、設計書及び構造図に基づき、材料の検査の検査対象部位及び検査項目を様式第四の材料・加工検査成績表に記入しなければならない。

一 材料の製造業者が発行した材料試験成績書（以下単に「材料試験成績書」という。）に記載された材料の種類の記号が構造図に記載された材料の種類の記号と一致していることを確認する。

二 材料試験成績書に記載された化学的成分及び機械的性質が構造図に記載された材料規格に適合していることを確認する。

三 材料の種類の記号及び製鋼番号、製品番号、検査番号等が材料試験成績書に記載されたそれと一致していることを確認する。

四 材料の表面が第三十六条第二項の規定に適合していることを目視等により確認する。

五 材料の寸法及び数量が様式第四の材料・加工検査成績表の記載と一致していることを確認する。

六 第一種特定設備にあつては、材料（板の厚さが厚い鋼に限る。）の内部が第三十六条第三項の規定に適合していることを超音波探傷試験等により確認する。

七 岩盤貯槽の岩盤にあつては、第一号から前号までの規定にかかわらず、当該岩盤が設計書に記載された化学的成分及び機械的性質に適合していることを適切な方法により確認する。

八 第二種特定設備にあつては、材料のじん性が第三十六条第四項の規定に適合していることを衝撃試験、落重試験又は破壊じん性試験により確認する。

第四十八条 加工の検査を行おうとするときは、設計書及び構造図に基づき、前条第一項の規定により記入した検査対象部位ごとに検査項目を様式第四の材料・加工検査成績表に記入しなければならない。

一 加工後の材料（以下「加工品」という。）が第三十七条の規定に適合していることを目視、寸法測定器等により確認する。

二 前号の場合において、購入した加工品の寸法を寸法測定器等を用いて測定する場合にあつては、当該加工品の製造業者が発行した試験成績書により確認することができる。

第四十九条 溶接の検査を行おうとするときは、設計書及び構造図に基づき、溶接の検査の検査対象部位及び検査項目を様式第五の溶接検査成績表に記入しなければならない。

一 特定設備の溶接部が第二十四条及び第四十条の規定に適合していることを第三十条の機械試験により確認する。

二 特定設備の溶接部の形状、寸法等が第二十六条から第二十八条まで及び第三十九条の規定に適合していることを目視、寸法測定器等により確認する。

三 特定設備の溶接部の熱処理が設計書に基づいて行われたことを熱処理温度チャートにより確認する。

四 特定設備の溶接部が第四十一条の規定に適合していることを第三十一条の非破壊試験により確認する。

第五十条 構造の検査を行おうとするときは、設計書及び構造図に基づき、構造の検査の検査対象部位を様式第六の構造検査成績表に記入しなければならない。

一 特定設備の構造が第三十二条、第三十三条及び第四十三条の規定に適合していることを目視、寸法測定器等により確認する。

二 前号の場合であつて、耐圧試験により第四十四条の規定に適合していることを確認するときは、試験圧力まで昇圧して一定時間放置した後、目視により行う。

三 第一号の場合であつて、気体を使用した耐圧試験により第四十四条の規定に適合していることを確認するときは、設計圧力又は試験圧力の二分の一の圧力まで圧力を上げ、設計圧力又は試験圧力の十分の一の圧力ずつ段階的に圧力を上げて試験圧力に達した後、再び設計圧力まで圧力を下げ、目視により行う。

四 第一号の場合であつて、水張試験により平底円筒形貯槽が第四十四条の規定に適合していることを確認するときは、試験水位まで水を満たし一定時間放置した後、目視により行う。

五 第一号の場合（第三号の耐圧試験を行つた場合を除く。）であつて、気密試験により第四十五条の規定に適合していることを確認するときは、試験圧力まで昇圧して一定時間放置した後、目視により行う。

第八節　雑則

第五十一条 特殊な設計による特定設備について経済産業大臣の認可を受けた場合は、第十条から第四十五条までの規定にかかわらず、当該認可に係る基準をもつて法第五十六条の三第四項の技術上の基準とする。

第五十二条 法第五十六条の三第二項及び第三項に規定する特定設備については、適当と認められる設計図、材料の品質及び溶接部についての機械試験の成績を示す図書その他の特定設備検査に必要な資料が提出されるときは、第十条から第四十五条まで及び前条に規定する加工前の材料の試験、溶接部についての機械試験等を省略することができる。

第三章　特定設備検査合格証

第五十三条 法第五十六条の四第四項の経済産業省令で定める特定設備検査合格証の様式は、様式第七のとおりとする。

第五十四条 法第五十六条の四第三項の規定により特定設備検査合格証の再交付を受けようとする者は、様式第八による申請書を経済産業大臣の交付に係る特定設備検査合格証の場合にあつては経済産業大臣、協会の交付に係る特定設備検査合格証の場合にあつては協会、指定特定設備検査機関の交付に係る特定設備検査合格証の場合にあつては指定特定設備検査機関に提出しなければならない。

第五十五条 法第五十六条の六の規定により特定設備検査合格証の返納をしようとする者は、経済産業大臣の交付に係る特定設備検査合格証の場合にあつては経済産業大臣、協会の交付に係る特定設備検査合格証の場合にあつては協会、指定特定設備検査機関の交付に係る特定設備検査合格証にあつては指定特定設備検査機関に返納しなければならない。

第四章　表示

第五十六条 法第五十六条の五第一項の規定により特定設備検査合格証の交付を受けた者が行う表示は、特定設備の厚肉の部分の見やすい箇所に明瞭に、かつ、消えないように、次の各号に掲げる事項をその順序で打刻することにより、又は当該事項をその順序で打刻、鋳出等の方法により記した板を溶接をし、はんだ付けをし、若しくはろう付けをすることにより行うものとする。 ただし、ライナーに周方向のみ又は軸方向及び周方向に樹脂含浸連続繊維を巻き付けた複合構造を有する圧力容器を使用した特定設備に同項の表示をするときは、次の各号に掲げる事項をその順序で明瞭に、かつ、消えないように打刻したアルミニウム箔を当該特定設備の圧力容器胴部の外面の見やすい箇所に取れないように貼付することその他の保安上支障のない方法により、当該事項をその順序で当該特定設備の見やすい箇所に明瞭に、かつ、消えないように表示をすることをもつて、これに代えることができる。

一 特定設備の製造業者の名称又はその略称若しくは符号

二 検査機関の名称又はその略称若しくは符号

三 特定設備検査合格証の番号及び発行年月

三の二 当該特定設備の種別（第一種特定設備にあつては「Ｓ１」、第二種特定設備にあつては「Ｓ２」とする。）

四 設計圧力（記号 Ｐ、単位 メガパスカル）

五 第一種特定設備にあつては、設計温度（記号 Ｔ、単位 度）

五の二 第二種特定設備にあつては、設計温度のうち最高の温度（記号 ＴＨ、単位 度）及び最低設計金属温度（記号 ＴＬ、単位 度）

六 製造をする高圧ガスの種類（可燃性ガスにあつては「燃」、毒性ガスにあつては「毒」とする。）

七 内容積（記号 Ｖ、単位 立方メートル）

第五章　特定設備検査に係る登録

第一節　登録の基準等

第五十七条 法第五十六条の六の二第一項の経済産業省令で定める特定設備の製造の事業の区分（以下「特定設備事業区分」という。）は、別表の第一欄に掲げる特定設備の区分ごとに、第二欄、第三欄、第四欄及び第五欄に掲げる特定設備の種別、耐震設計の区分、胴板の厚さ及び胴板の区分のうちのそれぞれいずれかを組合せたものとする。

第五十八条 法第五十六条の六の二第一項の規定により登録を受けようとする特定設備製造業者は、様式第九の登録申請書に次項に規定する書類を添えて、経済産業大臣（特定設備を製造する工場又は事業場が一の産業保安監督部の管轄区域内のみに設置されている特定設備製造業者にあつては、当該工場又は事業場の所在地を管轄する産業保安監督部長。第六十七条、第六十九条から第七十二条まで、第七十六条、第七十七条第一項、第七十九条及び第八十条において同じ。）に提出しなければならない。

一 定款及び登記事項証明書

二 役員の氏名及び略歴を記載したもの

三 特定設備検査規程

四 工場又は事業場の図面

第五十九条 法第五十六条の六の二第二項第四号の経済産業省令で定める特定設備製造設備は、登録に係る特定設備事業区分に応じて、切断加工、切削加工、曲げ加工、溶接その他の製造工程において必要なものとする。

第六十条 法第五十六条の六の二第二項第六号の経済産業省令で定める品質管理の方法及び検査のための組織に関する事項は、品質に対する方針、組織（品質管理責任者の選任に係る事項を含む。）、設計管理、文書管理、購買、工程管理、検査、設備、記録、教育その他の特定設備製造及び検査に必要なものとする。

第六十一条 法第五十六条の六の二第四項の検査は、第五十八条第三項の申請書に同条第四項の書面が添付されているときは、当該書面に係る事項については当該書面をもつて行うことができる。

第六十二条 法第五十六条の六の四第一項第四号の経済産業省令で定める条件は、次の各号のいずれかとする。

一 学校教育法による大学若しくは高等専門学校又は従前の規定による大学若しくは専門学校において理学又は工学に関する課程を修めて卒業し（当該課程を修めて同法による専門職大学の前期課程を修了した場合を含む。）、かつ、特定設備の検査に一年以上従事した経験を有すること。

二 学校教育法による高等学校又は従前の規定による中等学校において工学に関する課程を修めて卒業し、かつ、特定設備の検査に二年以上従事した経験を有すること。

三 特定設備の検査に五年以上従事した経験を有すること。

第六十三条 法第五十六条の六の五第一項の規定により協会又は検査組織等調査機関（以下「協会等」という。）の行う調査を受けようとする者は、様式第十一による申請書を協会等に提出しなければならない。

第六十四条 法第五十六条の六の五の調査は、前条第一項の申請書に同条第二項の書面が添付されているときは、当該書面に係る事項については当該書面をもつて行うことができる。

第六十五条 法第五十六条の六の六の規定により登録の更新を受けようとする登録特定設備製造業者は、第五十八条第一項の例により申請をしなければならない。

第六十六条 法第五十六条の六の八第一項の登録証の様式は、様式第十三のとおりとする。

第六十七条 法第五十六条の六の九の規定により変更を届け出ようとする登録特定設備製造業者は、様式第十四による届出書を経済産業大臣に提出しなければならない。

第六十八条 法第五十六条の六の九の経済産業省令で定める軽微な変更は、次の各号に掲げるものとする。

一 登録に係る特定設備製造設備と同等以上の能力を有する特定設備製造設備への変更

二 登録に係る特定設備検査設備と同等以上の能力を有する特定設備検査設備への変更

三 登録に係る品質管理の方法及び検査のための組織に関することであつて、次のイ及びロに掲げるもの
　イ 品質管理責任者の代行者の変更
　ロ 材料、部品等の購入先の変更

第六十九条 法第五十六条の六の十一の規定により廃止を届け出ようとする登録特定設備製造業者は、様式第十五による届出書を経済産業大臣に提出しなければならない。

第七十条 法第五十六条の六の十二の規定により登録証の再交付を受けようとする登録特定設備製造業者は、様式第十六による申請書を経済産業大臣に提出しなければならない。

第七十一条 法第五十六条の六の十三第二項に規定する検査記録は、電磁的方法（電子的方法、磁気的方法その他の人の知覚によつて認識することができない方法をいう。）により作成し、保存することができる。

第七十二条 法第五十六条の六の二十一の規定により特定設備製造業者登録簿の謄本の交付又は閲覧を請求しようとする者は、様式第十七による請求書を経済産業大臣に提出しなければならない。

第七十三条 法第五十六条の六の二十二第一項の登録を受けようとする外国特定設備製造業者は、様式第十八による申請書に第五十八条第二項に規定する書類を添えて経済産業大臣に提出しなければならない。

第七十四条 法第五十六条の六の二十二第二項において準用する法第五十六条の六の九の規定により変更を届け出ようとする外国登録特定設備製造業者は、様式第二十一による届出書を経済産業大臣に提出しなければならない。

第七十五条 第五十八条第四項、第五十九条から第六十二条まで、第六十三条第二項及び第三項、第六十四条から第六十六条まで並びに第七十二条の規定は第七十三条第一項の登録について、第六十八条及び第七十一条の規定は外国登録特定設備製造業者について、それぞれ準用する。

第二節　特定設備基準適合証等

第七十六条 法第五十六条の六の四第二項（法第五十六条の六の二十二第二項において準用する場合を含む。）の規定により自ら検査を行うことができる特定設備の製造の工程を制限された者（以下「制限を受けた登録特定設備製造業者」という。）が、当該制限された製造の工程に係る特定設備検査を受けようとするときは、様式第二十四による申請書を経済産業大臣、協会又は指定特定設備検査機関に提出しなければならない。

第七十七条 法第五十六条の六の十四第一項（法第五十六条の六の二十二第二項において準用する場合を含む。）の規定により特定設備基準適合証の交付を求めようとする者は、様式第二十五による申請書に次項に規定する事項を記載した検査の記録及び制限を受けた登録特定設備製造業者にあつては当該工程についての前条第二項の検査の記録書を添えて、経済産業大臣、協会又は指定特定設備検査機関に提出しなければならない。

一 自ら特定設備検査を行つた製造の工程について様式第三から第六までの検査成績表に記載された事項

二 登録特定設備製造業者又は外国登録特定設備製造業者が自ら検査を行つた場合の当該特定設備検査員の氏名

第七十八条 法第五十六条の六の十四第三項の特定設備基準適合証の様式は、様式第二十六のとおりとする。

第七十九条 法第五十六条の六の十四第四項において準用する法第五十六条の四第三項の規定により特定設備基準適合証の再交付を受けようとする者は、様式第二十七による申請書を経済産業大臣の交付に係る特定設備基準適合証の場合にあつては経済産業大臣、協会の交付に係る特定設備基準適合証の場合にあつては協会、指定特定設備検査機関の交付に係る特定設備基準適合証の場合にあつては指定特定設備検査機関に提出しなければならない。

第八十条 法第五十六条の六の十五第二項において準用する法第五十六条の六の規定により特定設備基準適合証の返納をしようとする者は、経済産業大臣の交付に係る特定設備基準適合証の場合にあつては経済産業大臣、協会の交付に係る特定設備基準適合証の場合にあつては協会、指定特定設備検査機関の交付に係る特定設備基準適合証の場合にあつては指定特定設備検査機関に返納しなければならない。

第八十一条 法第五十六条の六の十五第一項において準用する法第五十六条の五第一項の規定により特定設備基準適合証の交付を受けた者が行う表示は、第五十六条の例によるものとする。 この場合において、「特定設備の製造業者」とあるのは「登録特定設備製造業者又は外国登録特定設備製造業者」と、「検査機関」とあるのは「特定設備基準適合証交付機関」と、「特定設備検査合格証」とあるのは「特定設備基準適合証」と読み替えるものとする。

別表 （第五十七条関係）

様式第１

様式第２

様式第３

様式第４

様式第５

様式第６

様式第７

様式第８

様式第９

様式第１０

様式第１１

様式第１２

様式第１３

様式第１４

様式第１５

様式第１６

様式第１７

様式第１８

様式第１９

様式第２０

様式第２１

様式第２２

様式第２３

様式第２４

様式第２５

様式第２６

様式第２７
